光伏行業的電池片與組件生產過程對溫度控制的精準性、穩定性和一致性有著極高要求，從硅片切割的冷卻潤滑，到電池片擴散的恒溫控制，再到組件層壓的散熱管理，每一個環節的溫度管理都直接影響光伏產品的轉換效率、可靠性和使用壽命。冷水機作為關鍵溫控設備，需在多粉塵、高濕度的生產環境中，提供 ±1℃的高精度控溫能力，同時具備抗腐蝕、低能耗和智能協同的特性。光伏生產用冷水機的選型與運行，是平衡產品品質、生產效率與制造成本的核心環節，更是推動光伏產業向高轉換效率、低衰減率發展的重要支撐。

一、光伏行業對冷水機的核心要求

（一）高精度溫控與工藝穩定性

光伏產品的敏感性對溫度波動極為敏感：

? 硅片切割冷卻液需維持 20±1℃，溫度波動超過 ±2℃會導致切割線張力變化（偏差≥5%），產生硅片隱裂（不良率增加 8%）；

? 擴散爐的恒溫區需控制在 900±1℃，溫差過大會導致 PN 結深度偏差（≥0.5μm），影響電池轉換效率（下降 0.5%-1%）；

? PECVD 鍍膜的反應腔需穩定在 450±2℃，溫度漂移會導致薄膜折射率偏差（≥0.02），降低光吸收效率。

某光伏電池廠因冷水機溫控波動（±2℃），導致一批次電池片轉換效率從 23.5% 降至 22.8%，直接損失超 500 萬元。

（二）抗腐蝕與污染控制

光伏生產的化學環境對設備構成嚴峻挑戰：

? 清洗工序的冷卻系統需耐受 HF、HNO?混合酸腐蝕（pH 1-2），金屬部件年腐蝕速率需≤0.05mm；

? 擴散、刻蝕工序的冷卻水路會接觸磷源、硅烷等腐蝕性氣體，需采用 316L 不銹鋼或鈦合金材質；

? 冷卻介質需達到純水標準（電阻率≥10MΩ?cm），顆粒物含量≤50 個 /mL（粒徑≥1μm），防止堵塞精密流道。

某硅片廠因冷卻器材質不耐酸腐蝕，運行 6 個月后出現泄漏，導致清洗槽溫度失控，硅片表面損傷率上升 15%，維修成本達 300 萬元。

（三）高可靠性與連續生產保障

大規模量產要求設備具備極致穩定性：

? 冷水機組需支持 365 天連續運行（MTBF≥10000 小時），平均維修時間≤1 小時，避免生產線停線（損失≥3 萬元 / 小時）；

? 具備寬負荷調節能力（20%-100%），匹配光伏生產的間歇式工序（如擴散爐的批次性運行）；

? 關鍵系統采用 N+1 冗余設計，單機組故障時切換時間≤10 秒，確保核心工藝不中斷。

二、不同光伏生產工藝的定制化冷卻方案

（一）硅片制造：切割與清洗冷卻

1. 硅片切割冷卻系統

某硅片廠采用該方案后，切割線壽命從 80km 延長至 120km，硅片隱裂率從 5% 降至 1.2%。

? 核心挑戰：金剛線切割硅片（厚度 120-150μm）時，冷卻液需同時冷卻切割區域和潤滑切割線，溫度過高會導致切割線磨損加劇（壽命縮短 30%）。

? 定制方案：

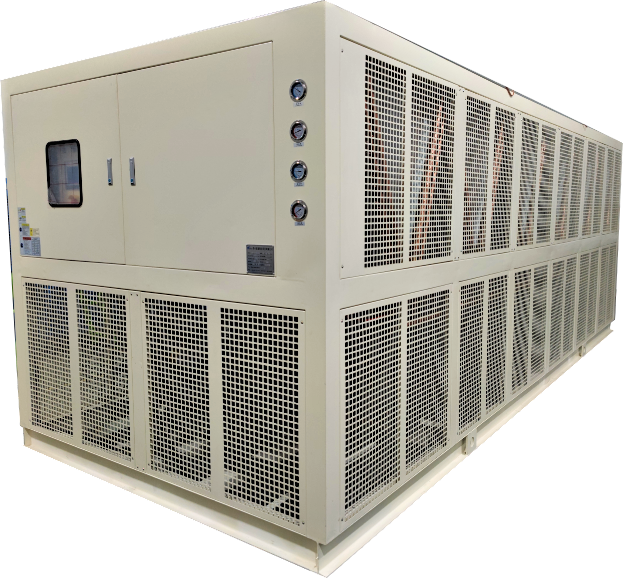

? 采用高效螺桿冷水機（制冷量 50-200kW），為切割冷卻液循環系統供水，水溫控制在 20±0.5℃，流量穩定性 ±2%；

? 冷卻系統與切割機床聯動，根據硅片厚度（120-200μm）和切割速度（5-15m/s）自動調整冷卻液溫度；

? 配備冷卻液過濾再生裝置（精度 5μm），去除硅粉顆粒（濃度≤50ppm），延長冷卻液使用壽命。

1. 硅片清洗冷卻系統

? 核心挑戰：硅片 RCA 清洗（酸性 / 堿性清洗）的槽體需冷卻，溫度控制在 25±1℃，高溫會導致清洗劑揮發過快（消耗增加 20%）和硅片腐蝕。

? 定制方案：

? 采用鈦合金換熱器冷水機（制冷量 30-100kW），為清洗槽夾套供水，控溫精度 ±0.5℃，耐受 pH 1-14 腐蝕；

? 冷卻水路采用 316L 不銹鋼管道，密封件為氟橡膠（FKM），避免清洗劑泄漏污染；

? 系統配備漏液檢測裝置，槽體泄漏時自動關閉冷水機并報警，防止設備腐蝕。

（二）電池片制造：擴散與鍍膜冷卻

1. 擴散爐冷卻系統

? 需求：擴散爐（石英管直徑 300-450mm）的進出料端和恒溫區需冷卻，爐口溫度需控制在≤80℃，避免爐體變形和操作人員燙傷。

? 方案：

? 采用水冷式螺桿冷水機（制冷量 50-150kW），為爐體水套和熱交換器供水，水溫控制在 25±1℃；

? 恒溫區冷卻采用分區控制（進口 / 中間 / 出口獨立調節），確保爐管溫差≤2℃；

? 與擴散爐控制系統聯動，升溫階段減少冷卻水量，恒溫階段滿負荷運行，節能 15%-20%。

1. PECVD 鍍膜冷卻系統

? 需求：PECVD 設備的反應腔和射頻電源需冷卻，腔體溫度需控制在 450±2℃，高溫會導致鍍膜均勻性下降（偏差≥3%）。

? 方案：

? 采用精密渦旋冷水機（制冷量 20-80kW），為反應腔夾套和射頻發生器供水，控溫精度 ±1℃；

? 冷卻水路采用雙回路設計（腔體 / 電源獨立），水流速≥1.2m/s，確保換熱效率穩定；

? 系統配備壓力補償裝置，避免真空環境導致的流量波動（偏差≤2%）。

（三）組件制造：層壓與測試冷卻

1. 組件層壓冷卻系統

某組件廠采用該方案后，層壓周期從 45 分鐘縮短至 35 分鐘，EVA 交聯度達標率提升至 99%。

? 核心挑戰：光伏組件層壓機（溫度 130-150℃）的上下板需冷卻，降溫速率需控制在 3-5℃/min，冷卻不足會導致 EVA 膠膜交聯度不足（＜80%）。

? 定制方案：

? 采用冷熱一體機（制冷量 100-300kW），配合電加熱實現層壓 - 冷卻一體化控制，冷卻水溫控制在 20±1℃；

? 層壓板內采用螺旋形流道設計（增加 50% 換熱面積），確保板面溫差≤3℃；

? 與層壓機聯動，自動執行 “加熱 - 恒溫 - 冷卻” 曲線，冷卻階段根據組件厚度調整速率。

1. EL 測試冷卻系統

? 需求：電池片 EL（電致發光）測試的暗室需控制環境溫度 25±2℃，高溫會導致測試時電池片發熱（溫度升高≥5℃），影響缺陷識別精度。

? 方案：

? 采用風冷式冷水機（制冷量 10-50kW），為暗室空調箱供水，水溫控制在 15±1℃；

? 空調系統采用上送下回氣流組織，確保暗室內溫度均勻（溫差≤2℃），無氣流擾動；

? 與測試系統聯動，測試開始前 30 分鐘啟動預冷，確保測試時溫度穩定。

三、運行管理與維護策略

（一）防腐蝕與水質控制

1. 材質管理與防護

? 酸性環境：清洗、刻蝕工序選用鈦合金換熱器和 316L 不銹鋼管道，密封件為氟橡膠（FKM）；

? 高溫環境：擴散、PECVD 工序采用耐高溫硅橡膠密封件，管道保溫采用硅酸鋁材料（耐溫≥600℃）；

? 定期檢測：每季度進行腐蝕掛片試驗，監測金屬腐蝕速率（≤0.05mm / 年），及時更換超標部件。

1. 水質維護策略

? 純水制備：冷卻介質采用反滲透 + EDI 純水（電阻率≥10MΩ?cm），定期檢測電導率和 pH 值（7.0-8.5）；

? 過濾系統：主回路安裝自清潔過濾器（精度 50μm），關鍵設備前加裝袋式過濾器（精度 10μm）；

? 化學處理：閉式系統添加阻垢劑（如聚磷酸鹽）和緩蝕劑，開式系統添加殺菌劑（控制微生物≤100CFU/mL）。

某光伏企業通過嚴格的防腐管理，冷卻系統平均壽命從 3 年延長至 5 年，年維護成本降低 40%。

（二）能效優化與智能運維

1. 負荷精準匹配

? 變頻控制：根據設備運行狀態（產量、工藝階段）自動調整壓縮機轉速（30-60Hz），部分負荷時節能 30%-40%；

? 余熱回收：利用擴散爐、層壓機高溫回水（60-80℃）加熱清洗用水或車間供暖，年節約能源成本 20%；

? 某光伏產業園應用后，冷水機年耗電量下降 100 萬度，折合減少碳排放 600 噸。

1. 智能運行策略

? 群組控制：多臺冷水機并聯運行時，根據總冷量需求智能啟停（如 5 臺機組實現 20%-100% 負荷調節）；

? 工藝聯動：通過工業互聯網平臺與生產 MES 系統對接，根據生產計劃提前調整冷量輸出；

? 預測性維護：基于振動、溫度、壓力數據預測設備故障（提前 15-30 天），準確率≥90%，減少非計劃停機。

（三）安全保障與應急處理

1. 設備安全防護

? 電氣安全：設備接地電阻≤4Ω，漏電保護動作電流≤30mA，腐蝕性區域設備防護等級≥IP65；

? 機械防護：旋轉部件加裝防護罩，高溫管道采用隔熱保溫（表面溫度≤50℃），設置安全警示標識；

? 化學安全：與腐蝕性介質接觸的設備配備泄漏收集槽和中和處理裝置，防止環境污染。

1. 應急處理預案

? 冷卻中斷：立即啟動備用冷水機（切換時間≤10 秒），同時通知生產線降速（如切割速度降低 50%）；

? 水質污染：隔離受影響設備，排放污染水體并沖洗系統 3 次，重新啟用需通過水質檢測；

? 停電故障：啟用 UPS 電源（維持 30 分鐘數據上傳）和備用發電機，優先保障擴散爐、PECVD 等關鍵設備冷卻。

四、典型案例：光伏全產業鏈工廠冷卻系統設計

（一）項目背景

某光伏全產業鏈工廠（年產硅片 2GW、電池片 1.5GW、組件 1GW）需建設高效冷卻系統，服務于 8 條硅片切割線、6 條電池片生產線、4 條組件層壓生產線，要求系統控溫精度 ±1℃，年運行時間 8000 小時，滿足 ISO 14644-1 Class 8 潔凈標準。

（二）系統配置

1. 冷卻架構：

? 硅片區：6 臺 150kW 螺桿冷水機（5 用 1 備），供應 20±1℃冷卻水至切割和清洗設備，總循環水量 1000m3/h；

? 電池片區：8 臺 200kW 精密冷水機，服務擴散爐和 PECVD 設備，控溫精度 ±0.5℃；

? 組件區：5 臺 250kW 冷熱一體機，為層壓機和測試設備冷卻，溫度控制精度 ±1℃。

1. 防腐與節能設計：

? 全系統酸性區域采用鈦合金換熱器和 316L 不銹鋼管道，過濾精度達 10μm，冷卻水電阻率≥10MΩ?cm；

? 安裝智能能源管理平臺，實現負荷動態調整和余熱回收，年節能率≥25%；

? 關鍵設備采用防腐蝕涂層處理，電氣系統加裝防腐通風裝置，適應高濕度環境。

（三）運行效果

? 產品質量：硅片隱裂率≤1%，電池片轉換效率達 24%，組件衰減率≤2%/ 年；

? 生產效率：設備有效作業率從 85% 提升至 95%，單 GW 冷卻能耗降至 60 萬度；

? 成本效益：通過品質提升和節能運行，年新增收益 2000 萬元，投資回收期 3.5 年。

光伏行業的冷水機應用，是 “精密控溫”“抗腐蝕防護” 與 “高效節能” 的高度統一，它不僅能保障光伏產品的轉換效率與可靠性，更能通過智能管理降低生產成本。隨著光伏技術向 N 型電池、鈣鈦礦電池發展，冷水機將向 “更高精度控溫（±0.5℃）、全工藝協同、低碳制冷” 方向發展。選擇專業的光伏生產冷水機，是企業實現高效光伏產品量產的關鍵舉措。
